機架式數字調音臺VF20



VF20機架式數字調音臺參數：

1：20路信號輸入（12路MIC、2組立體聲、1組返回、聲卡/MP3+光纖）

2：輸入處理 -輸入增益調節（電子增益）前級放大，高低通濾波，4段參數均衡，壓縮器，延時，輸入通道聲像平衡調節

3：MIC輸入采用數字增益調節

4：+48V幻象電源（MIC通道獨立打開關閉）

5：內置3個9段圖示均衡器（可任意插入1-12輸入通道）

6：輸入輸出EQ   ON/OFF

7：立體聲返回輸入

8：通道參數快速拷貝功能

9：各通道設有多功能菜單，靜音按鍵，監聽按鍵

10：10路信號輸出（立體聲主輸出,6路編組輸出，2路輔助輸出）

11：輸出處理 -高低通濾波，15段參數均衡，壓縮器，延時，相位

12：輔助輸出（推子前，推子后）

13：多軌多模式數字錄音功能

14：雙排3色12段電平指示燈

15：內置聲卡（MP3、PC直接播放音樂）

16：4個快捷場景調用模式，12個場景存儲

17：用戶參數的存儲與調用（可在PC端管理）

18：內置雙DSP效果器

19：FX踏板開關接口

20：光纖輸入輸出

21：多操作系統操控軟件（IOS系統， WINDOWS系統）中英文切換顯示

22：支持有線網口調節和內置WIFI無線調節

23：RS232中控調節

VF20技術參數：

輸入話筒/線路輸入1 - 12 平衡，XLR插口

輸入靈敏度(XLR/TRS)：-60至+10db /-50

至+20db

最大輸入電平(XLR/TRS)：+19db/+29db

輸入阻抗(XLR/TRS)：>5kΩ / >10 kΩ

THD+N均一增益狀態0db：0.0005%-89db(20

-20KHZ,直接輸出@0db 1KHZ)

THD+N中等增益+30db：0.001-75db(20-

20KHZ,直接輸出@0db 1KHZ)

輸出電壓：3V MAX

輸入4段全參量均衡：20-20kHz，+/-12db,

Q值0.3~15.0

頻段1：可選擇Lshelf，PEQ

頻段2：PEQ

頻段3：PEQ

頻段4：可選擇Hshelf，PEQ

輸入獨立延遲：最大10ms

輸出15段全參量均衡：20-20kHz，+/-12db,

Q值0.3~15.0

輸出獨立延遲：最大30ms

壓縮器：

開關：ON/OFF

門檻值/比率 -50dBu至6dBu / 1:1至無窮

沖擊/釋放 1ms -127ms / 1ms -127ms

可插?入9段圖示均衡

63、125、250、500、1k、2k、4k、8k、16k

Gain:+/-12dB

控制：RS232中控

網絡：快速以太網 (100 Mb/s) 端口可利用 CAT5 線纜連接到一臺電腦，用于通過 TCP/IP 控制調音臺參數或連接到無線路由器 ( 接入點 )利用 iPad 上的 VF20 應用來進行現場混音控制,Link 指示燈閃爍顯示網絡活動。

長寬高：483*280*155MM

凈重：5.72KG  毛重：6.9KG

外包裝尺寸：570*370*205MM

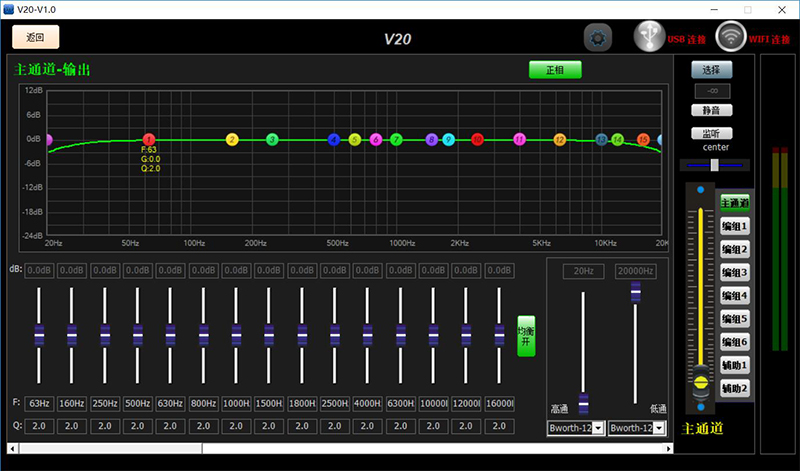

                                                                                          PC控制端

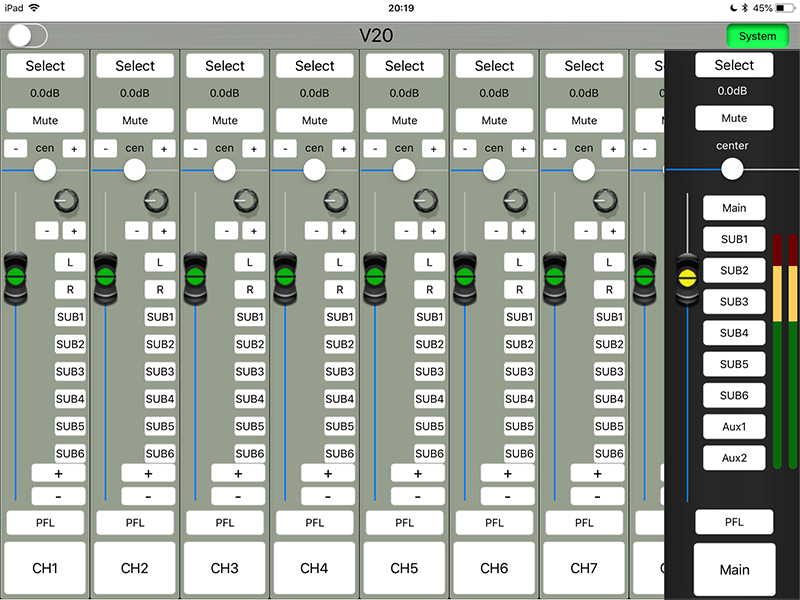

                                                       IPAD控制端
